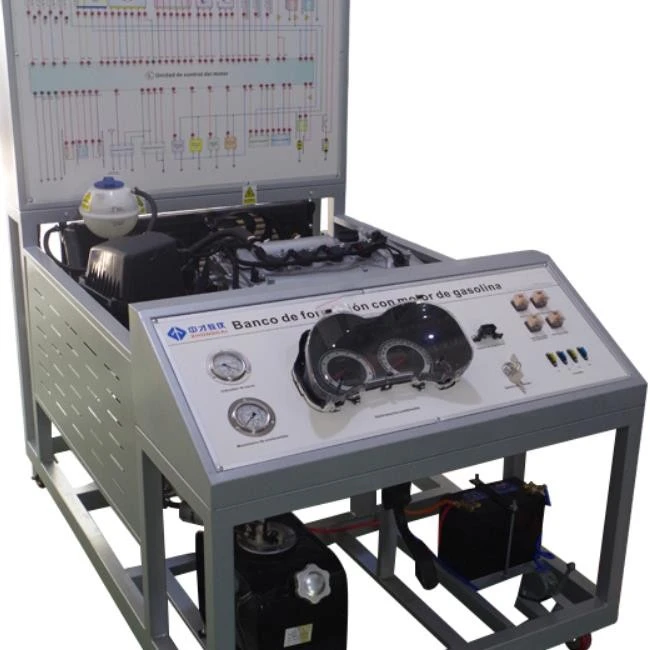

Toyota Corolla 1ZR-FE elektronisch gestuurd trainingsplatform voor benzinemotoren

1. Producteisen
Deze uitrusting maakt gebruik van de echte componenten van het Toyota Corolla 1ZR-FE elektronische motorbesturingssysteem om de samenstellingsstructuur en het werkproces van het elektronische motorbesturingssysteem volledig te demonstreren.
2. Specificatieparameters
Maat: 1600*800*1800mm (lengte*breedte*hoogte)
Voeding: AC 220V

3. Functionele eisen
(1). Het meetbord van het trainingsplatform is gecoat met gekleurde verf en is gemaakt van 4 mm dik aluminium-kunststof bord. Het heeft de kenmerken van weerstand tegen grote temperatuurveranderingen, slijtvastheid, vochtbestendigheid, corrosieweerstand en verkleuringsweerstand. De leerlingen kunnen het schakelschema vergelijken met het echte werk. Begrijp en analyseer hoe elektronische motorbedieningen werken.
(2). Er zijn detectieterminals geïnstalleerd op het paneel van het leerbord, die direct de elektrische signalen van de circuitcomponenten van het elektronische motorbesturingssysteem op het paneel kunnen detecteren, zoals weerstand, spanning, stroom, frequentiesignalen, enz.
(3). Het echte en werkende elektronische regelsysteem van de motor simuleert de werking van de krukas van de motor, die de ontsteking van de bougie, de werking van de brandstofpomp, de brandstofinjectie van de brandstofinjector en andere actuatorhandelingen kan produceren, waardoor de samenstelling en het werkproces van het elektronische regelsysteem van de motor volledig worden gedemonstreerd.

4. Basisconfiguratie:
1 set krukaspositiesensor en signaalwiel
1 set instrumentenpaneel
1 diagnostische stoel OBDⅡ
1 contactslot
1 set detectiecentrales voorzien van diverse detectieklemmen, kleurschakelschema's en schema's van werkingsprincipes
1 set verdelerloos groepsontstekingssysteem inclusief motorregelcomputer (ECU), krukaspositiesensor, ontstekingseenheid, bougie, etc.
1 brandstoftank (10L)
1 oliepomp relais
1 set benzinepomp (inclusief benzinepompplug)
1 verrijdbaar statief (met zelfremmend zwenkwiel) 1600 × 700 × 1800 mm (lengte × breedte × hoogte)
4 brandstofinjectoren
1 set demonstratiesystemen voor brandstofinjectie met glazen maatbekers van 4 120ml
1 brandstofdrukmeter 0-10kg/psi
1 gaspedaal
1 set gasklephuis montage
